MyGeiger von RH Electronis
My Geiger Logger
2015
Der My Geiger von RH Electronics sah einfach zu gut aus, um ihn nicht zu bauen.
Der Geigerzaehler verfuegt ueber ein Grafik-LCD, eine einstellbare Hochspannungsversorgung, USB-Schnittstelle und eine SD-Karten Option.

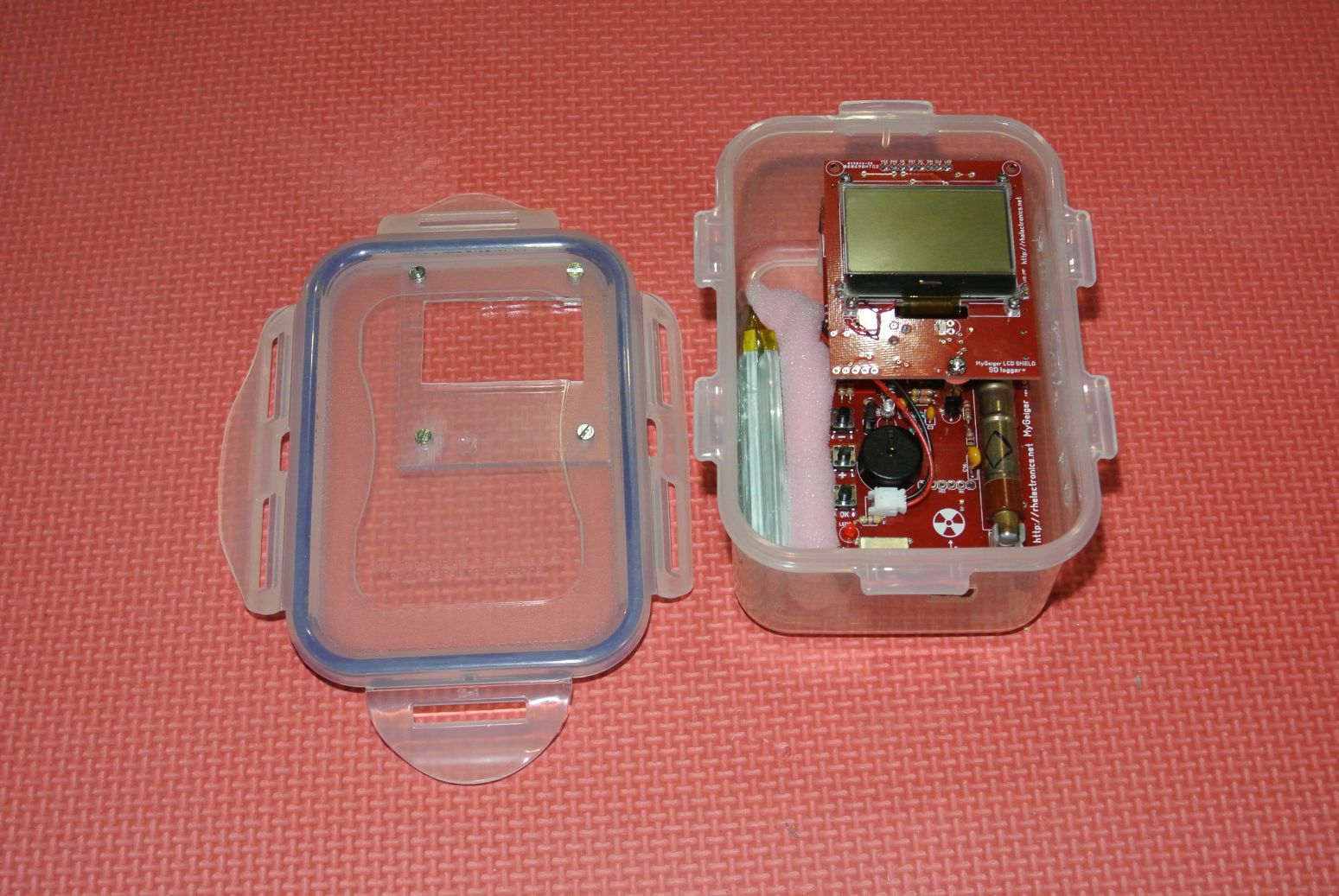

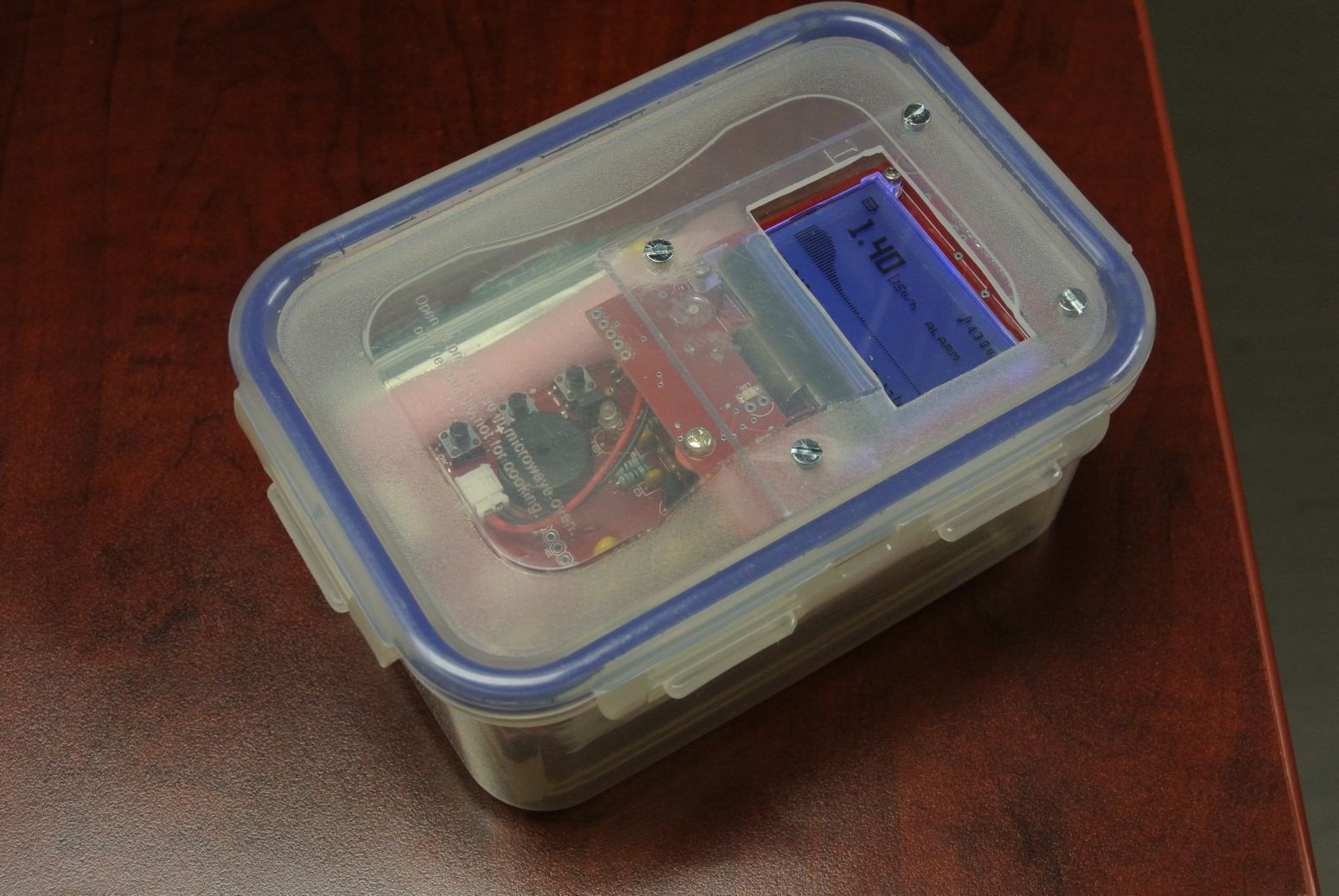

Ein wirklich sehr schoen gemachter Bausatz, den ich in eine Haushaltsplastikdose eingebaut habe. Versorgt wird der Geigerzaehler aus einer LiIon/LiPo-Zelle und die Ladeschaltung ist auch eingebaut.

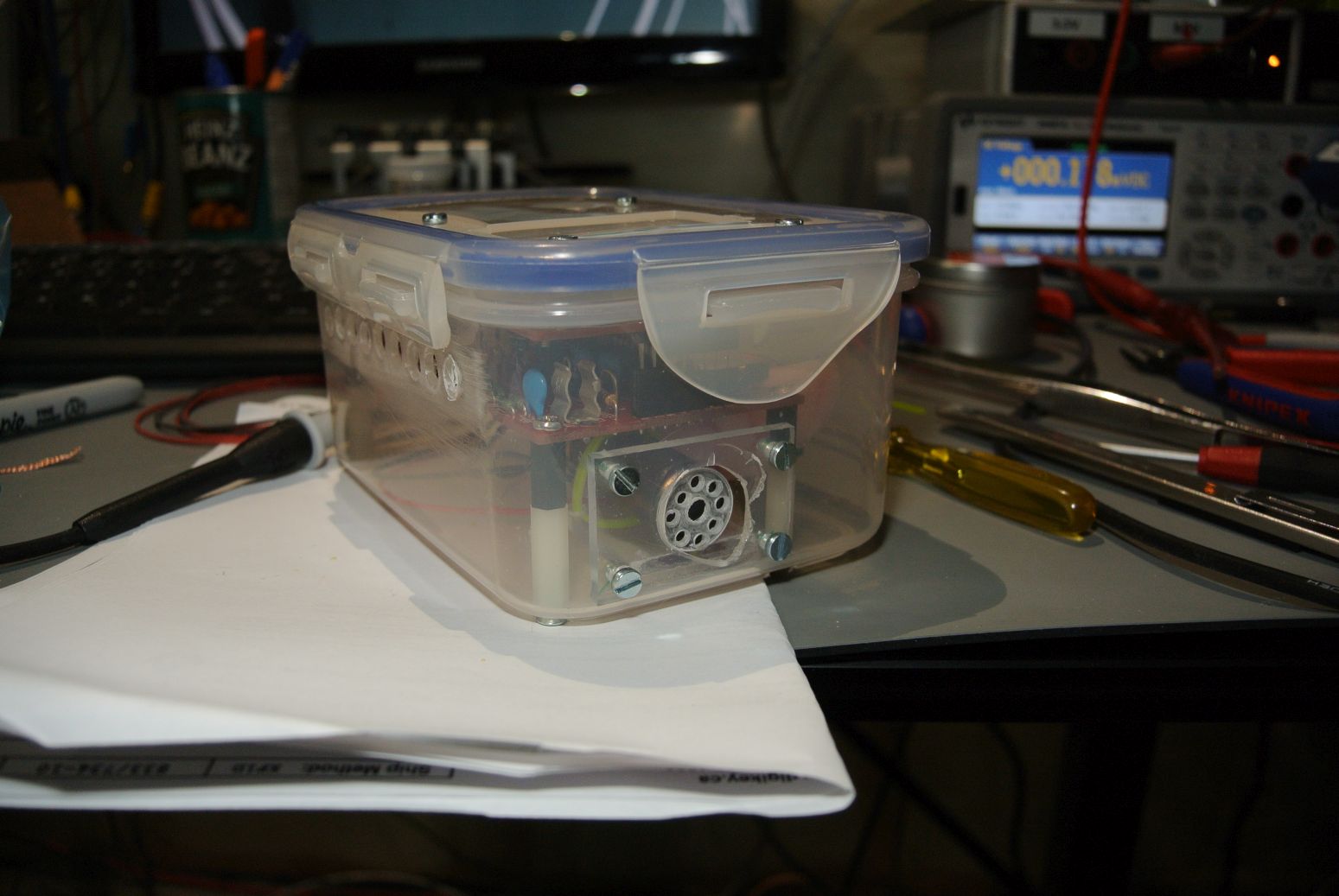

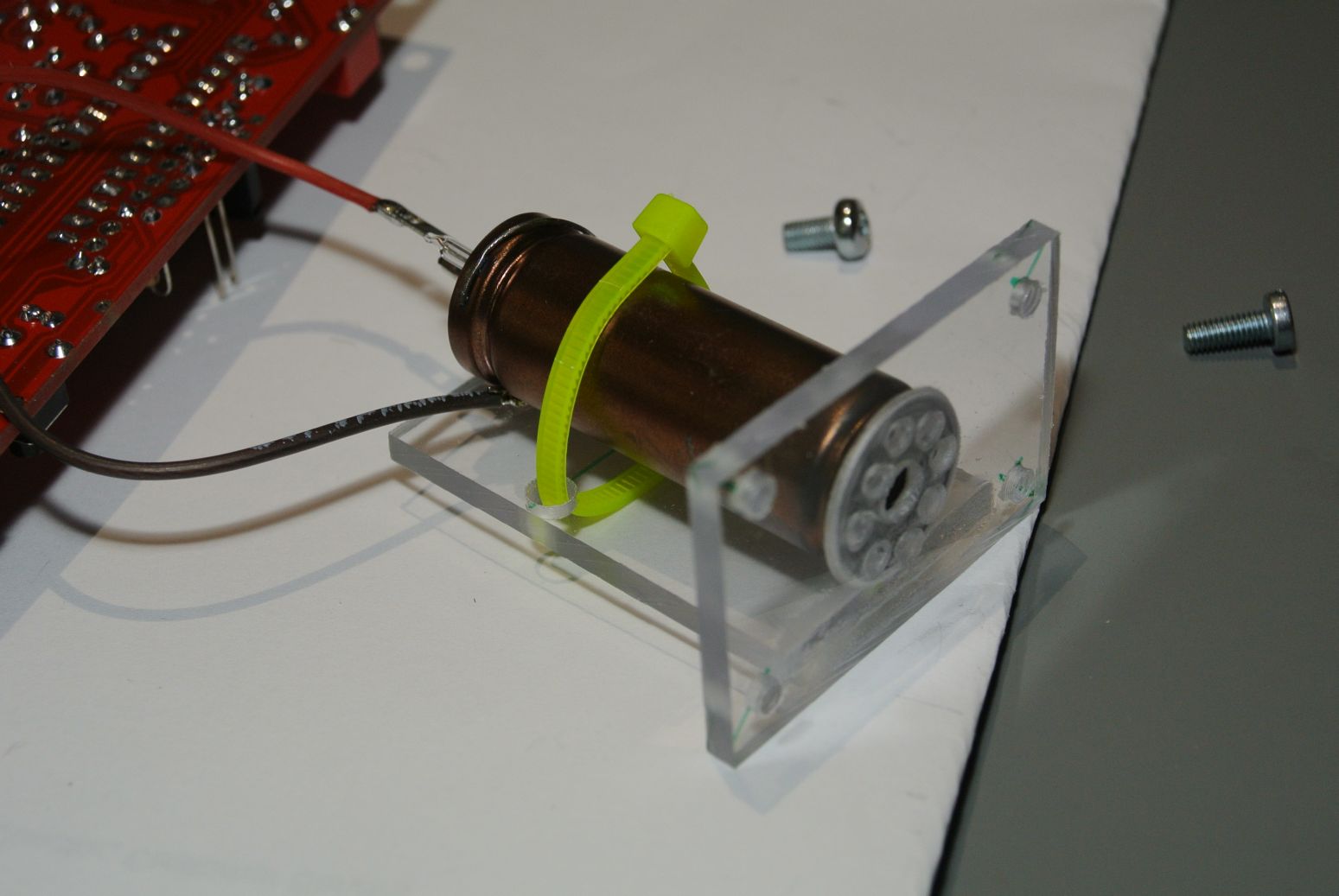

Statt immer nur SBM-20 zu verwenden habe ich mir zwei LND 712 direkt bei LND bestellt. Dies sind kleine Fensterzaehlrohre mit denen auch Alphateilchen detektiert werden koennen. Danke der einstellbaren Spannungsversorgung mit Anzeige auf dem Display war die Anpassung kein Problem. Nur der Anodenwiderstand muss angepasst werden.

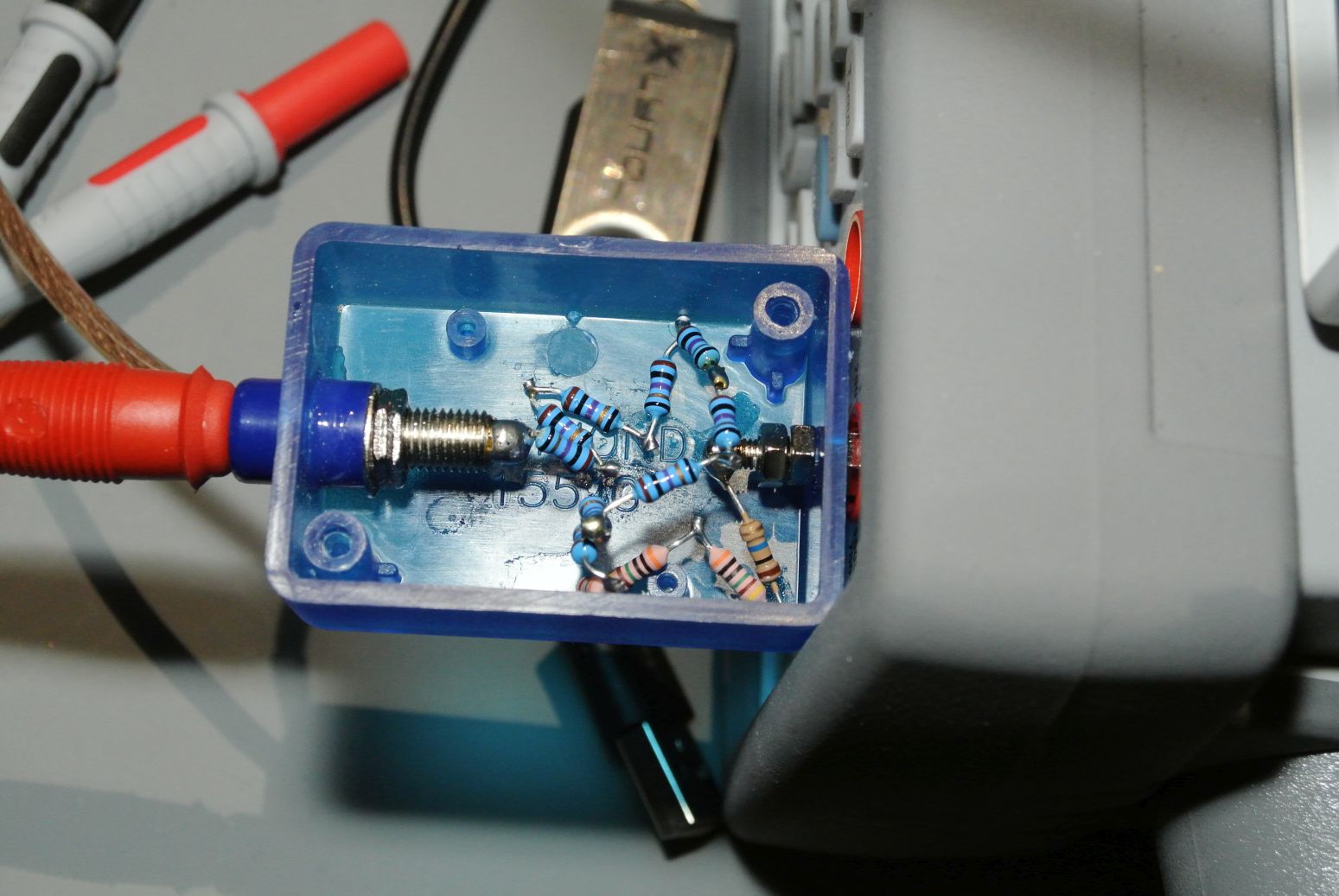

Um die Hochspannung überprüfen zu können habe ich mir ein 990 MOhm Widerstand gebaut, welcher mit den üblichen 10 MOhm eines Multimeters eine 1:100 Teilung ergibt.
Aber das eigentliche Ziel ist es den Eingangswiderstand auf 1 GOhm zu erhoehen, um die Hochspannungsquelle nicht zu stark zu belasten.
Gehäusebau 2019
Die Gefrierdose war nun 4 Jahre lang als Provisorium im Einsatz und es wurde Zeit ein vernünftiges Gehäuse zu bekommen.

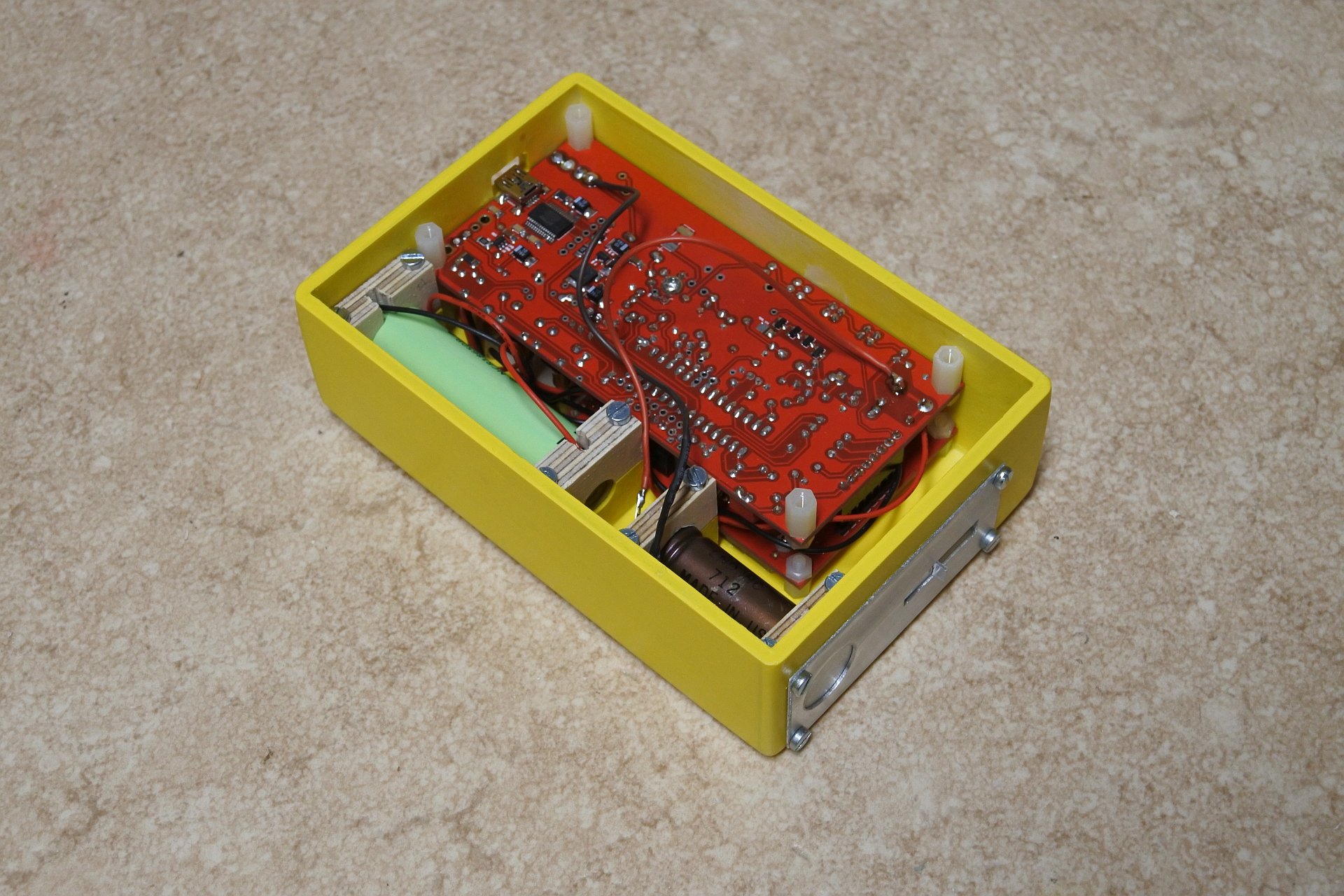

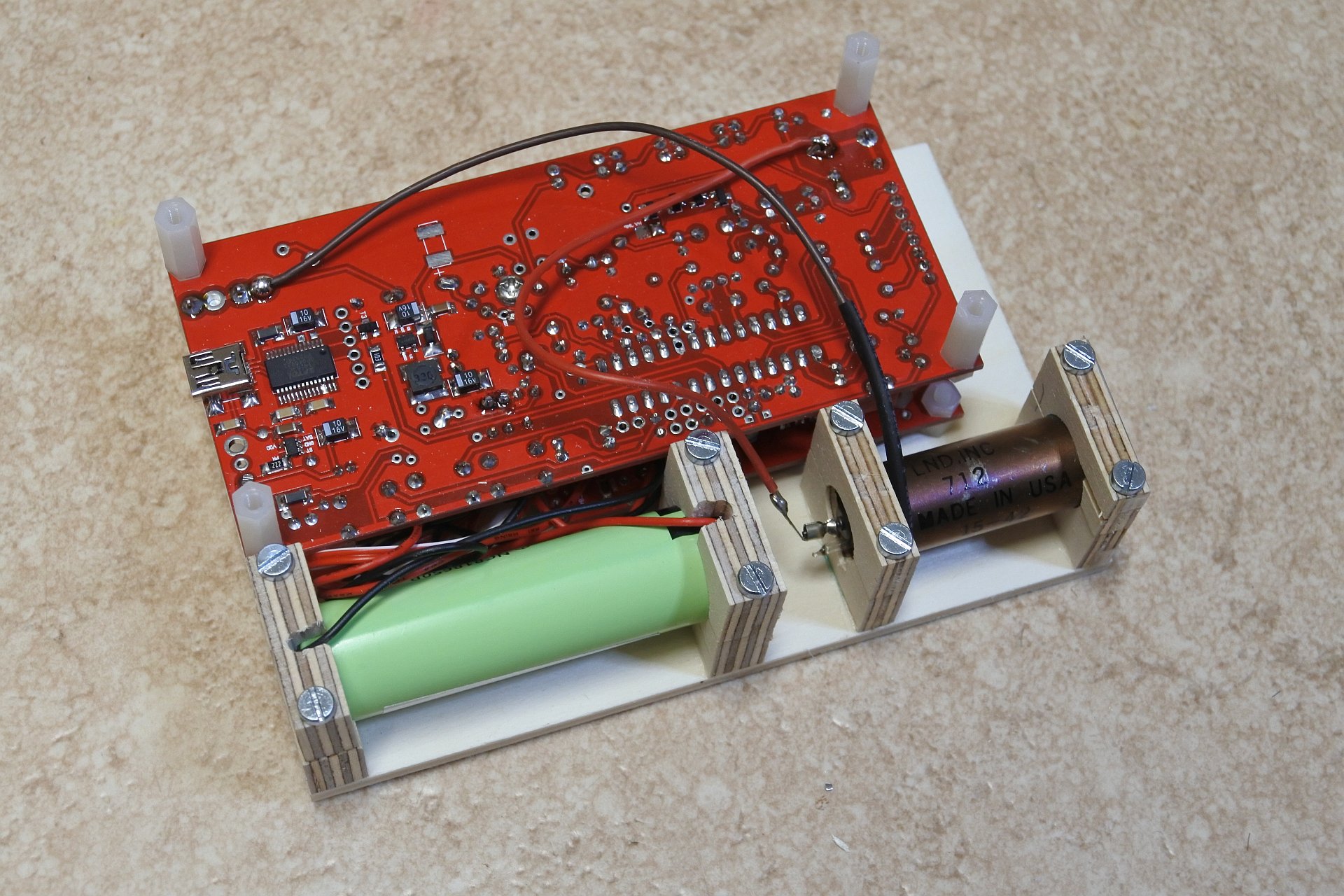

Leider ist es ziemlich schwierig den Geigerzähler zusammen mit einen 18650er Zelle und dem LND-712 in irgendein nicht zu klobiges, marktübliche Gehäuse zu bekomen.
Also habe ich eines in CNC erstellt und aus 4 mm Sperrholz gefräst :-)

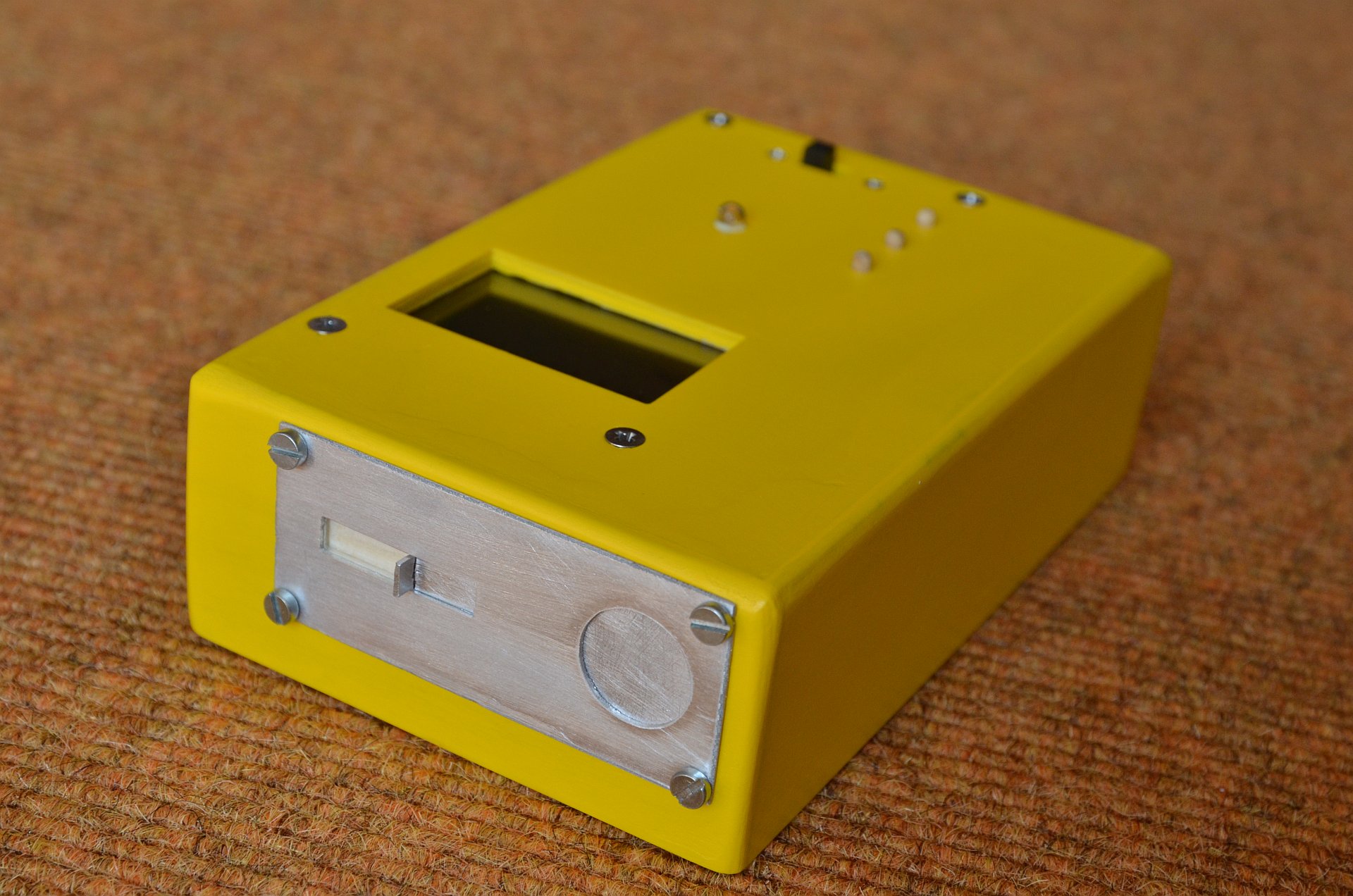

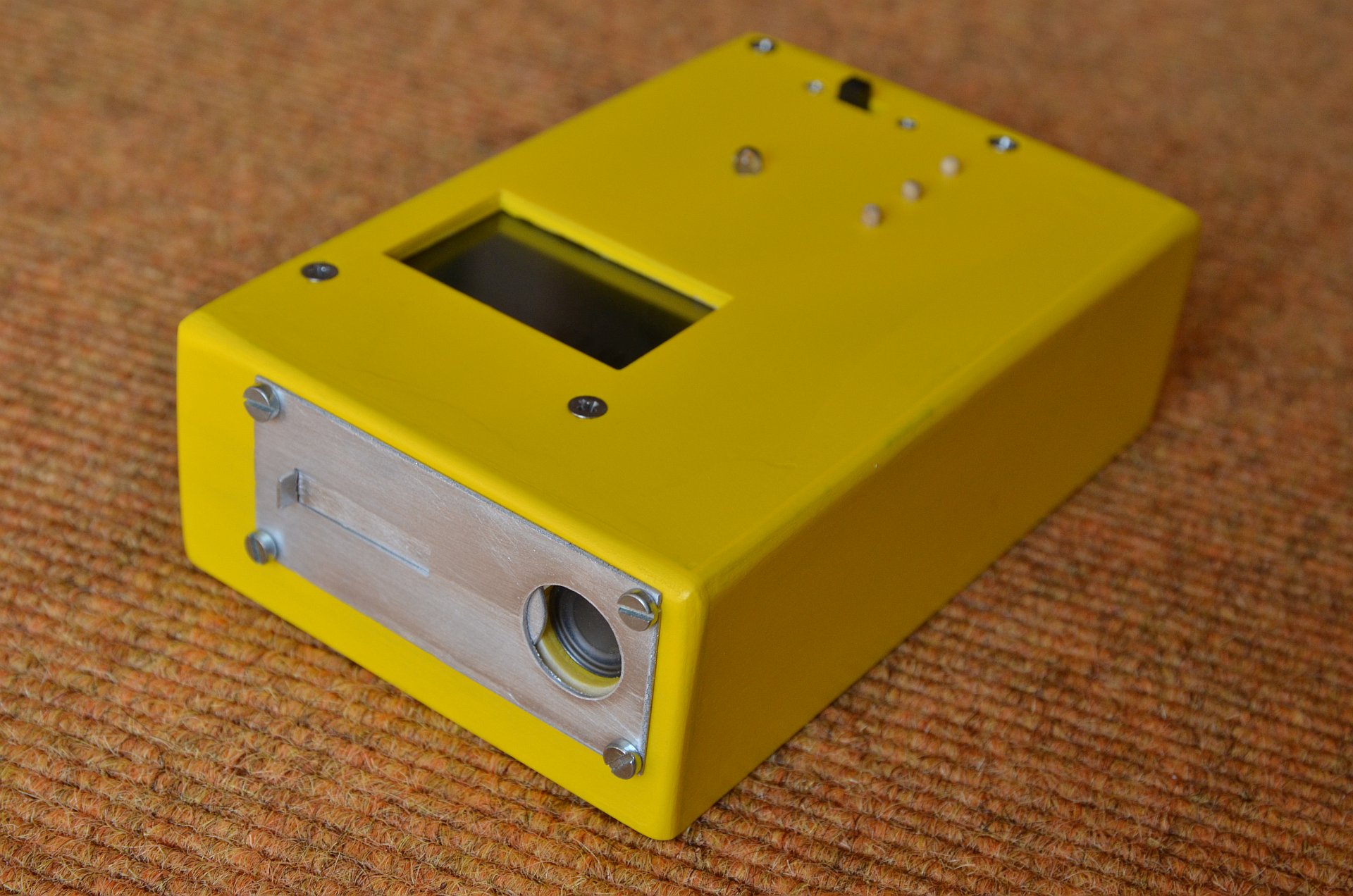

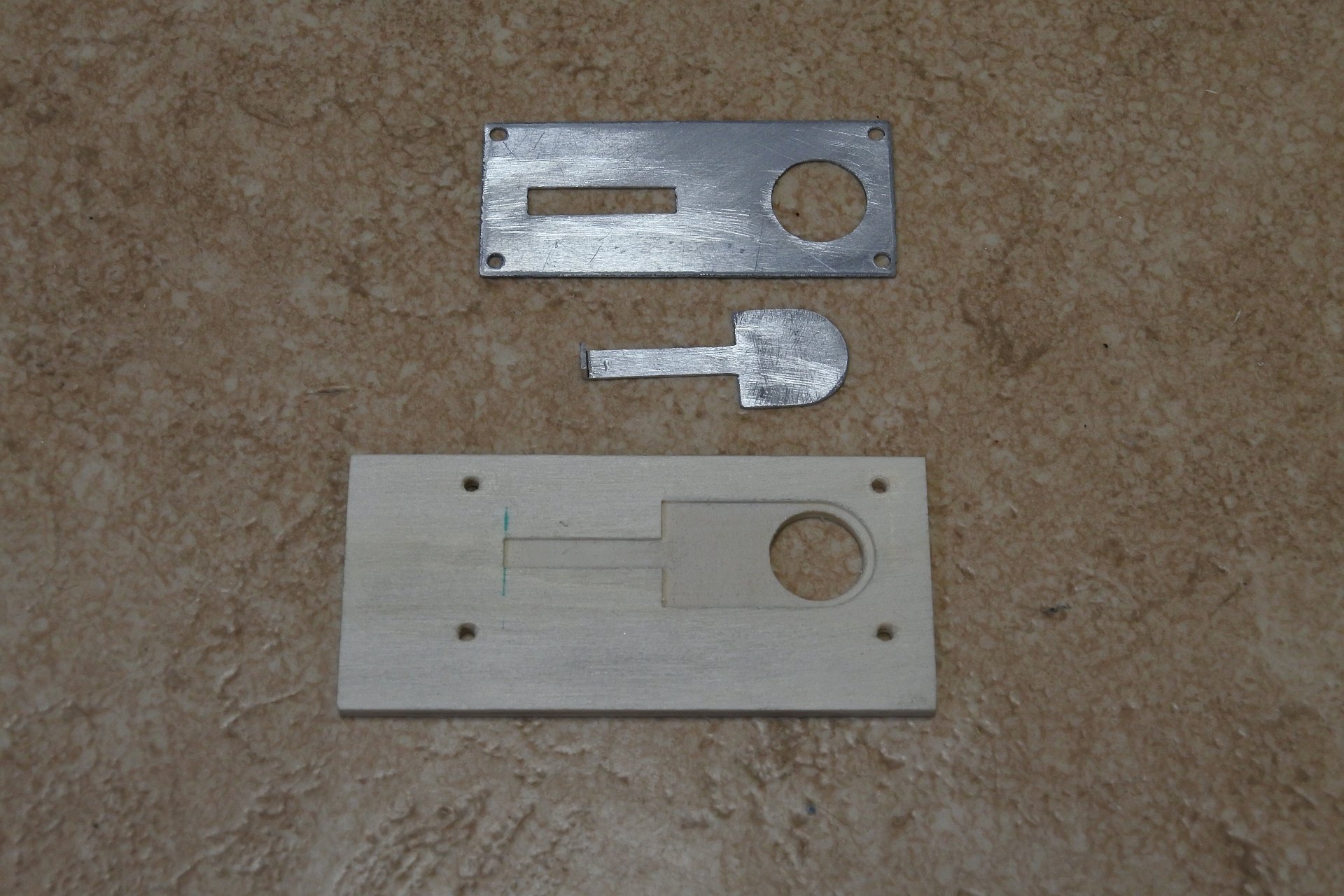

Um das empfindliche Glimmerfenster des Alphazählrohres in normalen Betrieb zu schützen gibt es einen kleinen Schieber aus 0,8 mm Aluminium.
Für beta- und gamma-Messungen kann der in der Regel geschlossen bleiben. Nur für alpha-Teilchen muß er geöffnet werden.
